Понятие экм

Понятие экм упрощает теплотехнические расчеты, связанные с определением площади нагревательных приборов. Пересчет из экм в размеры конкретного нагревательного прибора не встречает затруднений.

Пользуясь экм, легко дать сравнительную экономическую характеристику приборам различных типов, так как чем меньше будет вес прибора при его теплоотдаче, равной 435 ккал/ч (теплоотдача 1 экм), тем, следовательно, он окажется дешевле (меньший расход металла).

При теплоотдаче 435 ккал/ч и tпр — fв = 64,5°C чугунный радиатор имеет вес около 25 кг, ребристая труба 27 — 28 кг, стальной панельный радиатор 9 — 9,5 кг.

Наиболее выгодным (по расходу металла) типом нагревательного прибора в настоящее время является плинтусный радиатор, для которого вес экм составляет только 6 кг.

Местное (количественное) регулирование температуры воздуха помещения обычно осуществляется изменением количества воды, поступающей в нагревательный прибор или группу приборов.

Для этого служит регулировочный кран на трубе, подающий в прибор горячую воду, межсекционный радиаторный дроссельный кран и т. д. Температура горячей воды, подаваемой в отапливаемые здания, изменяется в зависимости от температуры наружного воздуха качественным центральным регулированием, осуществляемым в котельной (ТЭЦ). На рисунке ниже представлен график такого регулирования, составленный для расчетных температур наружного воздуха до — 60° С.

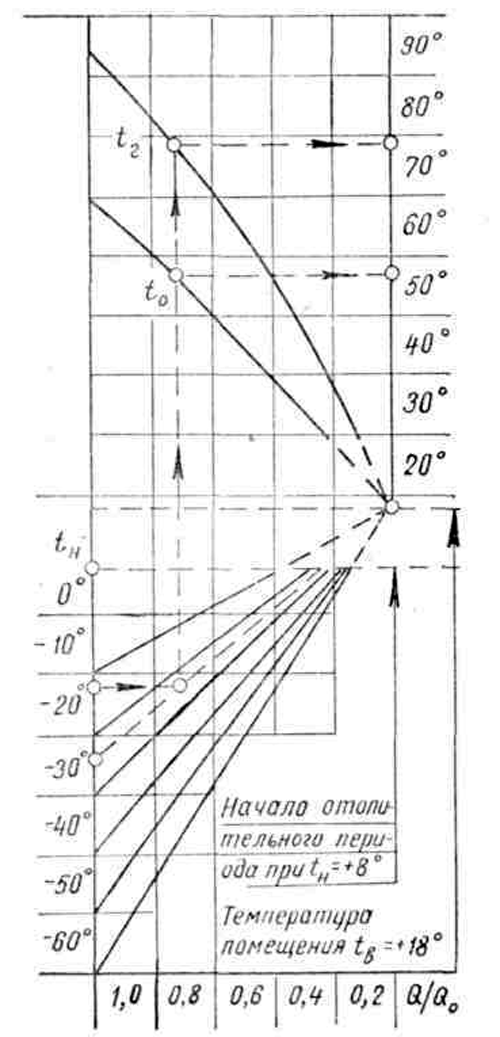

Смотрите рисунок — Универсальный график центрального качественного регулирования теплоотдачи приборов системы водяного отопления

На нем показано определение температур горячей и охлажденной воды системы водяного отопления жилого дома, находящегося в Ленинграде (t н. р = — 24°С), при промежуточной температуре наружного воздуха, равной — 12° С. Решение, показанное пунктирными линиями, дает ответ: 78,5 и 57° С.

Расчет трубопроводов систем отопления заключается в определении диаметров его отдельных участков и потери давления на преодоление сопротивлений при движении теплоносителя.

Поток (вода, пар, воздух, газ), движущийся по трубе, преодолевает гидравлические сопротивления от трения по длине трубопроводов, вызываемые шероховатостью внутренней поверхности стенок трубы, и местные сопротивления, создаваемые изменением скорости или направления движения, делением, а также смешиванием потоков, внезапным сужением или расширением площади поперечного сечения прохода и т. д.

Местные сопротивления создаются крестовинами, тройниками, отводами и другими фасонными частями, а также арматурой, нагревательными приборами, котлами и прочими препятствиями, которые встречает поток.
