Когда речь заходит о котельной для производственного цеха, тепличного комплекса, фермы, пекарни, прачечной или другого бизнеса с серьёзными тепловыми потребностями, владелец сталкивается с выбором, который многих ставит в тупик. Менеджеры предлагают разные варианты — «возьмите водогрейный», «вам нужен паровой», «а лучше термомасляный», — и в каждом случае звучит уверенно. На самом деле эти три типа котлов решают разные задачи, и ошибка с выбором обойдётся дорого: либо переплатите за избыточный класс оборудования, либо столкнётесь с тем, что котёл физически не способен дать нужный технологический параметр.
В этой статье разберёмся, как устроен каждый из типов, для каких задач подходит, сколько примерно стоит и какие подводные камни ждут владельца при эксплуатации. Без академического занудства, но с цифрами, которые помогут сориентироваться при разговоре с подрядчиком.
Главное различие — в теплоносителе
Все три типа котлов делают одно и то же: сжигают топливо и передают тепло потребителю. Принципиальное различие — в том, что именно бегает по трубам от котла к потребителю.
В водогрейном котле теплоносителем выступает вода, нагретая до 95–115 °C. В паровом — водяной пар под давлением, обычно от 0,7 до 25 бар, с температурой 115–225 °C. В термомасляном — синтетическое или минеральное диатермическое масло, нагретое до 280–360 °C при давлении всего 3–6 бар.
Из этой простой разницы вытекают все остальные особенности — температурный диапазон, требования к оборудованию, класс опасности, стоимость, область применения. Промышленные модели всех трёх типов производятся в широком диапазоне мощностей: например, у компании TANSU (https://tansutech.com/par-kotel) линейка жаротрубных паровых котлов охватывает паропроизводительность от 300 до 25 000 кг пара в час с рабочим давлением до 25 бар — это покрывает потребности и небольшой пекарни, и крупного нефтехимического производства.
Водогрейный котёл: рабочая лошадка для отопления и ГВС
Это самый распространённый тип промышленных котлов, и встречается он практически везде, где нужно отопить большие площади или подать горячую воду на технологические нужды.
Как работает. Топливо (газ, дизель, мазут, уголь, биомасса) сжигается в топке, продукты сгорания нагревают воду в теплообменнике, насос гонит воду по замкнутому контуру к радиаторам, калориферам, бойлерам ГВС или системам подогрева полов.
Для каких задач подходит:
- отопление производственных цехов, складов, ангаров;
- горячее водоснабжение административных и бытовых корпусов предприятия;
- подогрев приточного воздуха в системах вентиляции;
- обогрев теплиц до 50–60 °C на капельных или подвесных трубах;
- фермерские хозяйства, автомойки, гостиничные комплексы.
Плюсы. Простая конструкция, относительно низкая цена, понятная эксплуатация. Промышленные водогрейные котлы мощностью 100–1000 кВт не требуют постоянного присутствия оператора, можно автоматизировать «под ключ». Класс опасности — низкий, регистрация в Ростехнадзоре по упрощённой процедуре или вообще не требуется (зависит от температуры воды).
Минусы. Максимальная температура теплоносителя — около 110–115 °C. Этого недостаточно для тех задач, где нужен либо пар, либо высокотемпературный нагрев продукта. Для отопления и ГВС — идеален, для технологии — часто нет.
Ориентировочная стоимость: от 300 тысяч рублей за котёл 100 кВт «эконом-сегмента» до 3–5 миллионов за промышленную модель 1 МВт «под ключ» с автоматикой.
Паровой котёл: когда нужна температура и пар как технологическая среда
Совершенно другой класс оборудования. Паровой котёл — это уже серьёзная техника, требующая отдельного помещения, обученного персонала и регистрации в Ростехнадзоре.
Как работает. Топливо сжигается в топке, тепло передаётся воде в барабане или трубах котла, вода кипит, образующийся пар отбирается из верхней части котла под давлением. Пар идёт к потребителям — пропарочным камерам, автоклавам, варочным котлам, прачечному оборудованию, теплообменникам.
Для каких задач подходит:
- пищевые производства — пекарни, мясокомбинаты, молокозаводы, кондитерские, производство консервов;
- прачечные и химчистки — паровые гладильные катки, сушильные машины, парогенераторы для отпаривания;
- производство строительных материалов — пропарочные камеры для бетонных изделий, газобетонных блоков, ЖБИ;
- деревообработка — пропарка древесины перед сушкой, обогрев прессов;
- нефтехимия, фармацевтика, текстильное производство;
- тепличные комплексы промышленного масштаба — пар используется и для отопления, и для стерилизации грунта.
Плюсы. Пар — универсальный теплоноситель: его можно подать на любой технологический агрегат, легко регулировать по давлению и температуре, он сам циркулирует за счёт давления (не нужны мощные насосы). Паровой котёл выдаёт высокую температуру для технологических процессов, недоступную водогрейному.
Минусы. Высокий класс опасности. Котлы с давлением выше 0,07 МПа — это однозначно опасный производственный объект, подлежащий регистрации в Ростехнадзоре. Нужна обученная смена операторов, обязательное страхование, плановые освидетельствования. Стоимость и эксплуатационные расходы существенно выше, чем у водогрейного.
Ориентировочная стоимость: промышленный паровой котёл на 500 кг пара в час обойдётся в 2,5–4 миллиона рублей, на 2000 кг/ч — 6–10 миллионов, на 6000–8000 кг/ч — от 15 миллионов. Плюс расходы на проектирование котельной (5–8%), монтаж (10–15%), подготовку персонала и регистрацию ОПО.
Когда выбирать паровой: когда без пара нельзя обойтись по технологии. Если вам нужен только обогрев цеха — это перерасход. Если нужны автоклавы, пропарочные камеры, варочные процессы или стерилизация — выбора нет.
Термомасляный котёл: высокая температура без высокого давления
Самый «непонятный» из трёх типов — про него часто не знают даже инженеры-проектировщики, потому что в системах отопления он практически не встречается. Зато в промышленности с высокотемпературными процессами — незаменим.
Как работает. В замкнутом контуре циркулирует не вода, а специальное диатермическое масло (Therminol, Dowtherm, отечественный Дифил, минеральные масла АМТ-300 и аналоги). Масло нагревается в котле до 280–360 °C и подаётся к потребителю — теплообменнику, прессу, реактору, рубашке аппарата.
Главная фишка — масло почти не создаёт паров при таких температурах, поэтому давление в системе остаётся низким, всего 3–6 бар. По сути, вы получаете температуру пара 25-барного котла при давлении домашней отопительной системы.
Для каких задач подходит:
- производство фанеры, ДСП, ОСБ, МДФ — нагрев плит горячего прессования до 200–230 °C;
- производство битума и асфальтобетонные заводы — нагрев и поддержание битума в текучем состоянии;
- нефтепереработка и нефтехимия — обогрев технологических аппаратов;
- производство пищевых масел, маргарина, шоколада — высокотемпературные процессы при точном контроле температуры;
- текстильная отрасль — каландры, красильное оборудование;
- химическое производство — реакторы синтеза.
Плюсы. Высокая температура при низком давлении — это сразу более низкий класс опасности по сравнению с паровым котлом аналогичной температуры. Нет коррозии внутри контура (масло не содержит кислорода), не нужна водоподготовка, нет накипи, нет потерь теплоносителя с продувкой. Масло не замерзает зимой, котлы можно ставить в неотапливаемых модульных котельных. Точность регулирования температуры — до 1 °C.
Минусы. Теплоноситель горюч — при разгерметизации возможен пожар, поэтому требуются повышенные меры пожарной безопасности. Синтетическое масло стоит дорого — заправка системы среднего котла обойдётся в 300–800 тысяч рублей, плюс через 10–15 лет масло теряет свойства и требует замены. Специалистов по обслуживанию термомасляных котлов на рынке заметно меньше, чем по паровым.
Ориентировочная стоимость: промышленные термомасляные котлы мощностью 500–1000 кВт стоят 3–6 миллионов рублей, 2000 кВт — 8–12 миллионов. К этому прибавляется стоимость теплоносителя и расширительной системы.
Когда выбирать термомасляный: когда нужны температуры выше 180–200 °C, а ставить паровой котёл высокого давления нецелесообразно — либо по соображениям безопасности, либо потому, что пар по технологии не нужен, нужен именно нагрев.

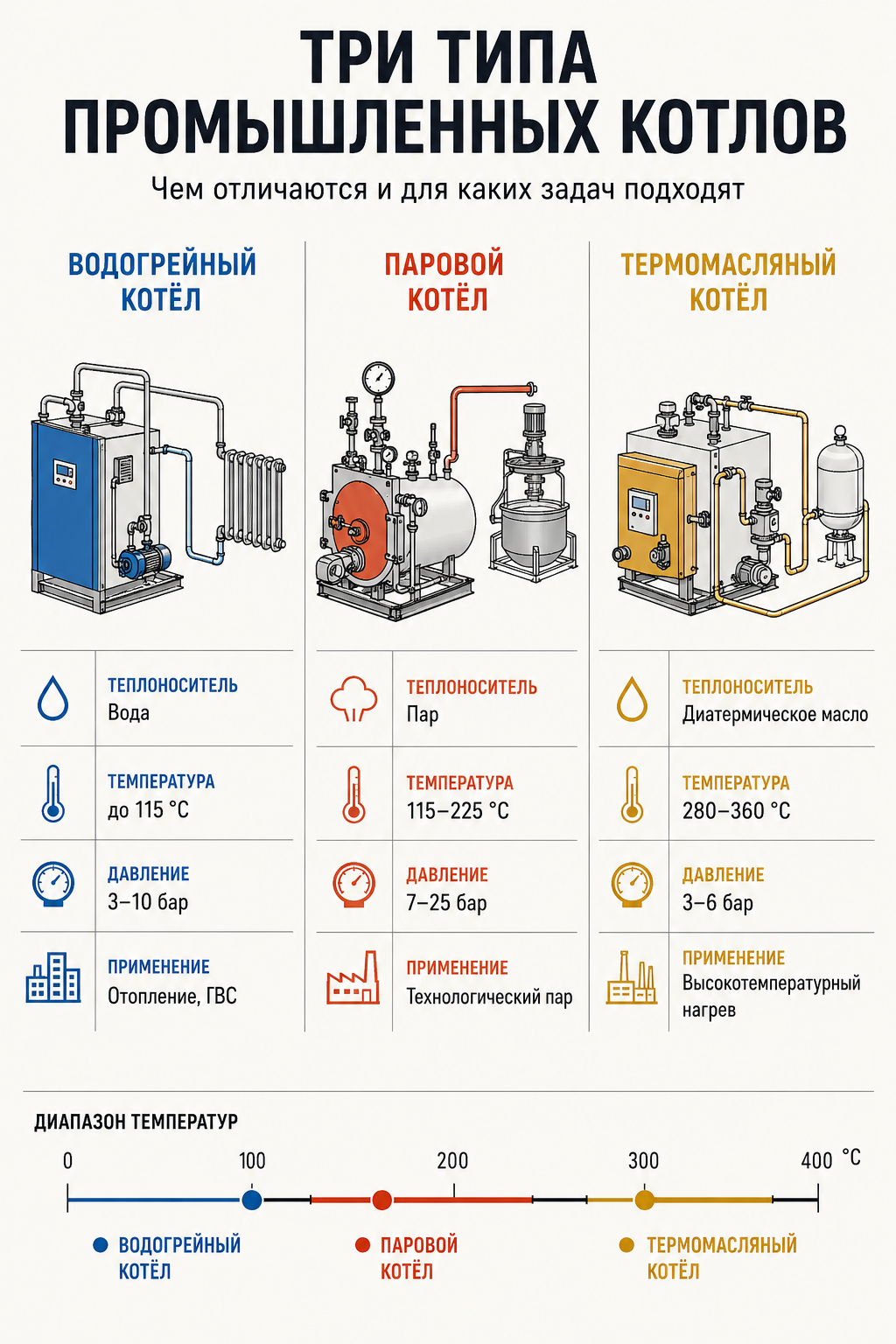

Сводная таблица для сравнения
| Параметр | Водогрейный | Паровой | Термомасляный |
|---|---|---|---|
| Теплоноситель | Вода | Водяной пар | Диатермическое масло |
| Рабочая температура | До 115 °C | 115–225 °C | 280–360 °C |
| Рабочее давление | 3–10 бар | 7–25 бар | 3–6 бар |
| Класс опасности | Низкий | Высокий, ОПО | Средний |
| Регистрация в РТН | Обычно не нужна | Обязательна | Зависит от параметров |
| Водоподготовка | Простая | Сложная, ХВО | Не нужна |
| Замерзание зимой | Возможно | Невозможно | Невозможно |
| Типичные потребители | Отопление, ГВС | Технологический пар | Высокотемпературный нагрев |
Как не ошибиться с выбором
Несколько простых правил, которые помогут сориентироваться:
Если у вас только отопление и ГВС — нужен водогрейный котёл. Не позволяйте себе предложить «паровой на всякий случай» — это лишние деньги и лишние согласования.
Если технология требует пара — варианта два: паровой котёл или комбинированная схема (водогрейный котёл плюс автономный парогенератор для технологических нужд). Для производств, где пар нужен много и постоянно, целесообразен паровой котёл. Для небольших задач — иногда дешевле обойтись электрическими парогенераторами.
Если нужны температуры выше 180 °C — без термомасляного котла, как правило, не обойтись. Альтернатива — паровой котёл высокого давления, но это дороже по капиталу и сложнее по эксплуатации.
Если планируете несколько разнотипных потребителей — например, и отопление цеха, и пропарочные камеры, и нагрев пресса — лучше делать модульную котельную с разными типами котлов под каждую задачу. Универсального решения «один котёл на всё» в промышленности обычно не существует.
Что ещё стоит учесть
Сертификация. Оборудование должно иметь декларацию соответствия Евразийского экономического союза (EAC) и сертификат ТР ТС 032/2013. Без этих документов котёл не зарегистрируют в Ростехнадзоре.
Срок поставки. Промышленные котлы — продукт длительного цикла, типовой срок изготовления 2–6 месяцев. Заказывать оборудование стоит сильно заранее.
Подбор подрядчика. Лучше заказывать котёл «под ключ» у одного поставщика, который сам комплектует автоматику, насосы, арматуру, химводоочистку. Сборка котельной из компонентов разных производителей почти всегда оборачивается проблемами с интеграцией и взаимными претензиями подрядчиков.
Резерв. Промышленная котельная редко строится с одним котлом — обычно ставят минимум два, один из которых резервный. Это удорожает проект, но обеспечивает непрерывность производства при поломке или плановом обслуживании.
Итог
Водогрейный, паровой и термомасляный котлы — это не «более-менее то же самое в разных версиях», а принципиально разные виды промышленного оборудования, рассчитанные на разные задачи. Вода — для отопления и горячего водоснабжения, пар — для технологических процессов с участием влаги и стерилизации, термомасло — для высокотемпературного нагрева без высокого давления.
При планировании котельной первый и главный вопрос — что именно вы хотите получить на выходе. Ответив на него, вы автоматически отсекаете две из трёх категорий оборудования и сильно упрощаете дальнейший выбор.
