Последовательность опиливания стальной плитки размером 100X50X12 мм

Перед опиливанием заготовку зажимают в тисках так, чтобы обрабатываемая поверхность была расположена горизонтально и выступала на 5 — 8 мм над губками тисков.

Опиливают сначала перекрестным штрихом одну широкую поверхность, принимая ее за основную базу. Опиленную заготовку снимают.

Смотрите рисунок — Опиливание перекрестным штрихом

Качество обработки проверяют линейкой, устанавливая ее вдоль, поперек и по диагонали обработанной поверхности.

 Проверка точности опиливания линейкой  Проверка точности опиливания линейкой

Так же обрабатывают другую широкую поверхность, соблюдая параллельность.


Проверка параллельности поверхностей

Проверка параллельности поверхностей

а — кронциркулем; б — штангенциркулем.


Затем обрабатывают узкие поверхности, предварительно установив в тисках нагубники. Опиливают одну узкую поверхность и проверяют ее угольником и линейкой относительно первой широкой поверхности. Так же опиливают остальные узкие поверхности.

Опиливание широких поверхностей является наиболее трудной операцией. Если слесарь научится правильно опиливать широкие прямолинейные поверхности, то в дальнейшем он сумеет опилить и другие поверхности.

Вопросы

  1. Как нужно зажимать заготовку в тисках?
  2. Какую поверхность опиливают вначале?
  3. Как проверяют широкую поверхность?
  4. Как проверяют параллельность сторон?

Упражнения

1. Выберите напильник. Он должен быть длиннее опиливаемой поверхности на 150 — 200 мм. Обрабатываемую поверхность заготовки необходимо располагать выше губок тисков на 5—8 мм. Опиливать нужно прямым штрихом. По мере обработки напильник перемещают по всей ширине обрабатываемой поверхности. Напильник нужно передвигать не только вперед, но влево и вправо (схема на рисунке ниже). Точность опиливания проверяют линейкой.

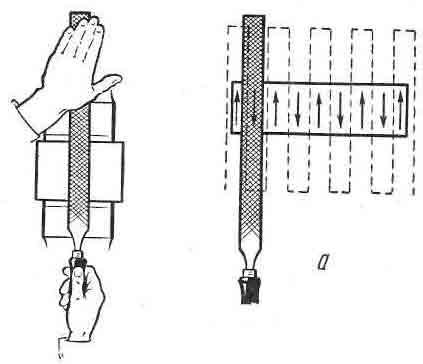

Опиливание прямым штрихом

Опиливание прямым штрихом

а — схема.


2. Освоив приемы опиливания прямым штрихом, отработайте приемы опиливания косым штрихом: слева направо, а затем справа налево. Напильник необходимо перемещать так, как указано на рисунке ниже, и держать горизонтально.

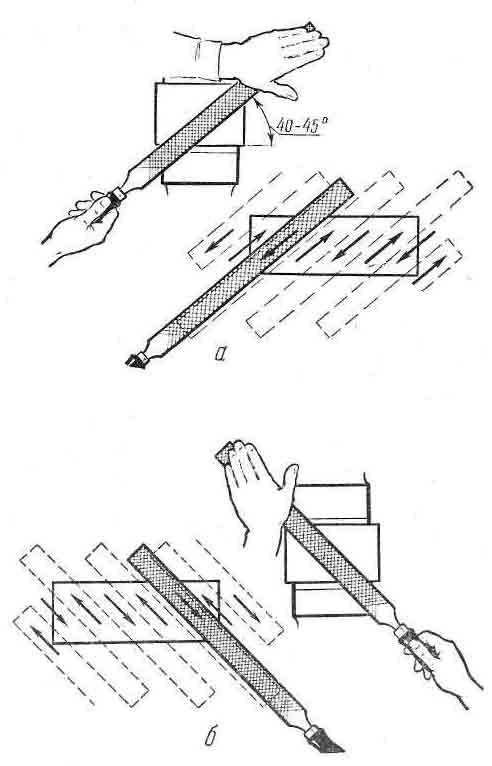

Приемы опиливания косым штрихом

Приемы опиливания косым штрихом

а — слева направо; б — справа налево.


Если этого не соблюдать, то у обрабатываемой поверхности будут «завалены края».

Точность опиливания постоянно контролируют линейкой на просвет.

Опиливание узкой поверхности

Опиливать узкие поверхности тонких заготовок трудно. Тонкие заготовки (толщиной до 4 мм) нелегко равномерно зажать в тисках. Тонкий металл отгибается при нажатии его напильником. В результате трудно получить ровную поверхность.

Опиливают узкие поверхности, используя различные приемы и приспособления. Так, 3 — 10 тонких заготовок можно соединить в один пакет или зажать между двумя деревянными брусками, а затем опиливать.

Чтобы облегчить и ускорить опиливание, используют различные приспособления: опиловочные призмы, рамки цельные, параллели, кондукторы.

 Опиловочная рамка Опиловочная рамка

Кроме того, при пользовании приспособлениями повышается точность опиливания: исключаются завалы и другие неровности поверхности.

Все эти приспособления, изготовленные из стали, имеют правильно обработанные, закаленные и отшлифованные рабочие поверхности.

Приведем пример опиливания в рамке. Размеченную заготовку, слегка прижимаемую к внутренней стенке рамки, предварительно закрепляют винтами. Уточняют установку, добиваясь совпадения риски на заготовке с внутренней стенкой рамки, и окончательно закрепляют винты. Зажимают рамку в тисках и обрабатывают узкую поверхность заготовки до уровня рабочей кромки рамки.

 Опиливание в рамке Опиливание в рамке

Вопросы

  1. Какими способами опиливают узкие поверхности тонких заготовок?
  2. Какие приспособления используют для опиливания узких поверхностей?

«Слесарное дело», И.Г.Спиридонов,
Г.П.Буфетов, В.Г.Копелевич

Опиливание криволинейных поверхностей

Криволинейные поверхности деталей машин делят на выпуклые и вогнутые. Обычно опиливание таких поверхностей связано со снятием значительных припусков. Прежде чем приступить к обработке, следует тщательно разметить заготовку и выбрать наиболее простой способ удаления лишнего металла. В одном случае требуется предварительно вырезать ножовкой, в другом — высверлить, в третьем — вырубить. Излишне большой припуск на опиливание…

Опиливание цилиндрических поверхностей

Цилиндрические стержни иногда приходится опиливать для уменьшения их диаметра. Бывает и так, что из отрезка квадратного сечения опиливанием получают цилиндрическую деталь. Длинные заготовки стержней, с которых необходимо снять большой слой металла, зажимают в тисках в горизонтальном положении и опиливают, раскачивая напильник в вертикальной плоскости и часто поворачивая заготовку. Опиливание длинного стержня Короткую заготовку (стержень) зажимают…

Обработка в кондукторах

Кондуктор — это копирное приспособление.    Использование кондуктора По нему можно воспроизвести контур детали с точностью от 0,1 до 0,05 мм. Рабочие стороны кондуктора должны быть точно обработаны и закалены. Опиливают по кондуктору при изготовлении большого количества одинаковых деталей. Обрабатываемую заготовку (пластину) вставляют в кондуктор и вместе с ним зажимают в тисках. Выступающую часть заготовки…

Назначение и применение напильников

По назначению различают напильники обыкновенные, специальные, рашпили и надфили. К обыкновенным относятся плоские (тупоносые и остроносые), квадратные, трехгранные, полукруглые, круглые и ромбические напильники. Напильники различаются между собой не только по числу насечек, но и по профилю сечения и длине. Это вызвано тем, что приходится обрабатывать заготовки разной формы, размеров. Напильник должен быть длиннее опиливаемой поверхности…

Вицы опиливания и приемы проверки

Наиболее часто встречаются следующие виды опиливания поверхностей: широких, узких, сопряженных под углом, криволинейных и цилиндрических. Перед опиливанием, как правило, проверяют припуск на обработку: устанавливают, достаточны ли размеры заготовки для выполнения детали по чертежу. Проверив размеры заготовки, определяют базу — поверхность, от которой следует выдерживать размеры и взаимное расположение поверхностей детали. Плоские поверхности, как вы уже…
