Установка СО-21 (С-562)
Установка С-562
1 — крышка бачка;
2 — манометр;
3 — винт с рукояткой;
4 — воздушный ниппель;
5 — бак для шпаклевки;
6 — кронштейн;
7 — колесо;
8 — пробковые краны;
9 — насадка распылительной головки;
10 — ручка;
11 — опора.
Предназначена для нанесения жидкой шпаклевки консистенции 11—13 см по конусу Строй-ЦНИЛа на поверхность, подлежащую окраске; установка состоит из бака, удочки с форсункой и резинотканевых рукавов.
Сжатый воздух поступает в бак от компрессора через воздушный ниппель, расположенный в верхней части бака. Шпаклевочный состав вытесняется из бака сжатым воздухом через ниппель, расположенный в нижней части бака, и подается по шлангу к удочке. Смешиваясь с воздухом в головке удочки, шпаклевочный состав в виде факела выбрасывается на обрабатываемую поверхность.
Установка изготовляется Вильнюсским заводом строительно-отделочных машин, работает с компрессором 0-39А.
Техническая характеристика установки
| Производительность, м2/ч | 150 |
| Полезность емкости балка, л | 20 |
| Рабочее давление, МПа | 0,7 |
| Длина удочки, мм | 1000 |
| Диаметр отверстия насадки, мм | 5 |
| Длина резинотканевых рукавов, м: | |
| диаметр 9 мм | 18 |
| диаметр 12 мм | 18 |
| Масса кг | |
| бака | 22 |
| удочки | 2 |
| всей установки со шлангом | 37 |
В настоящее время выпускается модернизированная установка СО-21А, состоящая из двух таких же конусных бачков, смонтированных на двухколесной тележке. Установка комплектуется удочкой и шлангами.
Техническая характеристика СО-21А
| Производительность установки, м2/ч | до 200 |
| Емкость одного бачка, л | 25 |
| Масса (без удочки), кг | 35 |
Эта установка позволяет работать без перерыва на загрузку бачка.
Для подачи красок под давлением сжатого воздуха к пневматическим краскораспылителям Вильнюсским заводом выпускаются краско-нагнетательные баки СО-42 (С-764), СО-13 (С4-11А), СО-52 (С-865) и СО-12 (С-383А), состоящие из герметически закрытого цилиндрического корпуса со сферическим дном. Внутри корпуса находится мешалка для перемешивания красочного состава.
Краска из бачка выдавливается сжатым воздухом, поступающим из компрессора.
Конструктивная схема бака приводится на рисунке, а его техническая характеристика — в таблице.
Техническая характеристика красконагнетательных баков
| Показатели | Марки | |||
| СО-42 | СО-13 | СО-52 | СО-12 | |
| Емкость, л | 40 | 63 | 100 | 16 |
| Наибольшее давление воздуха, Па | 0,4 | 0,4 | 0,4 | 0,4 |
| Количество подключаемых краскораспылителей | 2 | 2 | 2 | 1 |
| Масса, кг | 32 | 37 | 60 | 20 |
| Изготовитель | Вильнюсский завод строительно-отделочных машин | |||
 |

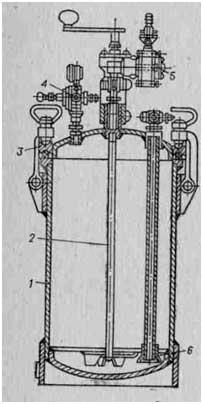

Конструктивная схема красконагнетательных баков СО-42, СО-13, СО-52, СО-12
1 — корпус; 2 — мешалка; 3 — сферическая крышка; 4 — редуктор; 5 — пневматическая трубка; 6 — фильтр. |
Для распыления красочных составов рекомендуются пистолеты-краскораспылители различных марок. Техническая характеристика пистолетов приводится в таблице.
Техническая характеристика пистолетов краско-распылителей
| Показатели | СО-71 | СО-19А | СО-44 | СО-43А | СО-24А | Пистолет Яковлева | Пистолет конструкции ЛНИИ АКХ |
| Производительность, м3/ч | 400 | 50 | 50 | 50—600 | 85 | 60—120 | 150 |
| Расход сжатого воздуха, м3/ч | 20 | 25 | 50 | 30 | 16 | — | 18 |
| Давление, МПа | 0,3—0,4 | 0,3 | 0,01 | 0,3—0,5 | 0,35 | 0,3—0,4 | 0,3—0,35 |
| Емкость наливного стакана, л | — | 0,8 | 0,7 | — | — | — | — |
| Диаметр выходного отверстия сопла, мм | — | — | — | — | — | 1,8—3 | 2,5 |
| Масса, кг | 0,63 | 0,72 | 0,5 | 0,645 | 0,7 | 0,5 | 0,88 |
Для окраски внутри помещений небольших поверхностен и при малом объеме работ рекомендуются пистолеты СО-19А с подвесным бачком и СО-44, работающий при условии подачи воздуха от воздуходувки или пылесоса; для выполнения больших объемов работ рекомендуются пистолеты СО-71, СО-43А, для нанесения шпаклевки — пистолет СО-24А. Все эти пистолеты выпускаются Вильнюсским заводом строительноотделочных машин.
Используется для грунтовки и окраски фасадов зданий перхлорвиниловыми красками.
 |
Пистолет краскораспылитель Яковлева
1 — насадка; 2 — сопло; 3 — краскораспылитель; 4 — корпус; 5 — рукоятка; 6 — клапан для краски; 7 — курок; 8 — канавки для подачи краски. |
Краска подводится к пистолету через рукоятку 5, где имеется перекрывающий клапан 6. Воздух подается непосредственно к распыляющей головке 3 через штуцер по каналу в сопло 2. Воздушного клапана пистолет не имеет. Подача краски осуществляется путем нажима на курок 7 (открытие доступа к распределителю, имеющему шесть отверстий). Регулирование факела распыления достигается поворотом гайки, соединяющей насадку с корпусом пистолета 4. Изготовляется трестом Фасадремстрой1 УКР исполкома Ленгорсовета.
Пистолетраспылитель для перхлорвиниловых красок ЛНИИ АКХ
Пистолет состоит из следующих основных частей: ручки, клапана для регулировки подачи краски 2, курка 3, распылительной головки 4, краника для регулировки подачи воздуха 5 и винта 6. Ручка деревянная точеная, внутри которой проходит трубка для подачи краски; на конец трубки навинчивается шланг.

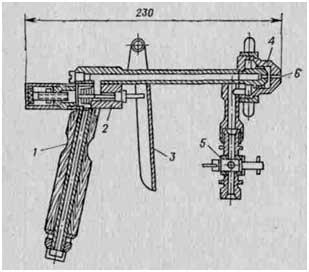

Пистолетраспылитель для перхлорвиниловых красок конструкции ЛНИИ АКХ
1 — ручки;
2 — клапаны для регулировки подачи краски;
3 — курок;
4 — распылительная головка;
5 — краник для регулировки подачи воздуха;
6 — винт.
При нажатии на курок клапан открывается и краска поступает по горизонтальной трубке в головку, которая имеет калиброванное отверстие диаметром 2,5 мм. Для регулировки подачи необходимого количества краски служит винт, ограничивающий открывание клапана.
Воздух под давлением 0,3 — 0,35 Па от компрессора производительностью 0,5 м3/ч подается через пробковый краник, затем приобретает вращательное движение и выходит в отверстие конуса диаметром 3 мм. Изготовляется экспериментальным заводом ЛНИИ АКХ.
Передвижные компрессорные установки предназначены для получения сжатого воздуха давлением 0,4—0,7 МПа и с расходом воздуха 15—30 м3/ч.
Их техническая характеристика приведена в таблице.
Техническая характеристика передвижных компрессоров
| Показатели | Марки | ||
| СО-2 (0-16Б) | СО-7 (0-38 Б) | 0-39А | |
| Производительность, м3/ч | 28—30 | 28—30 | 15 |
| Рабочее давление, Па | 0,4 | 0,7 | 0,7 |
| Число цилиндров | 2 | 2 | 2 |
| Электродвигатель мощностью, кВт | 3 | 4 | 3 |
| Скорость вращения, мин | 850 | 850 | 800 |
| Емкость ресивера, л | 22 | 22 | 22 |
| Масса, кг | 140 | 170 | 46 |
| Изготовитель | Вильнюсский завод строительно-отделочных машин | ||
Схема производства окрасочных работ
Схема производства окрасочных работ
1 — компрессор;
2 — красконагнетательный бачок;
3 — пистолет;
4, 5 — воздушные шланги;
6 — шланг для подачи грунтовки или краски.
Краска, подаваемая в пистолет, выбрасывается из него сжатым воздухом, распыляется и наносится на окрашиваемую поверхность. Количество воздуха, проходящего через краску для ее перемешивания, регулируется специальным краном.
По окончании работы материальный шланг тщательно промывается в зависимости от состава применяемой краски: для водных красок — водой, а для ПХВ и масляных — растворителем.
«Справочник по капитальному ремонту жилых зданий»,
под ред. канд. техн. наук А.И.Лысовой
