Растворонасосы и растворные установки


Растворонасосы производительностью 1—3 м3 используют для подачи раствора от раздаточного бункера непосредственно к месту нанесения штукатурного раствора. Насосы с большей производительностью применяют для горизонтального и вертикального транспорттирования смесей. Техническая характеристика растворонасосов при ведена в таблице.

Техническая характеристика поршневых растворонасосов

ПоказателиМарки растворонасосов
С-251СО-29 (С-683)СО-30 (С-684)СО-10 (С-317Б)
Производительность, м31246
Давление, МПа1,01,51,51,5
Дальность подачи раствора, по горизонтали5050100100
Дальность подачи раствора, по вертикали15153030
Электродвигатель:
типАОА-2-31-4АО-2-31-4АО-2-51-4АО-52-4
мощность, кВт1,71,74,57
скорость оборотов, мин-1930142014401440
условный проход раствора при диаметре растворовода, мм38385176
Габаритные размеры, мм:
длина1160116012651040
ширина470470480560
высота7607608001000
Масса (без растворовода), кг198196254300

Растворонасосы указанных в ней марок сняты с производства и заменены установками для транспортирования растворов. Однако значительное количество ранее выпущенных машин еще используется в строительстве и при ремонте зданий.

Установки для транспортирования штукатурных растворов представляют собой комплект оборудования, в который входят: растворонасос в сборе с электродвигателем, пакетным выключателем, магнитным пускателем и реле давления с перепускным клапаном, бункер с виброситом и вибратором, металлический растворовод с быстроразъемными соединениями, шланг всасывающий, сопло в сборе, запасные части.

Техническая характеристика растворных установок приведена в таблице.

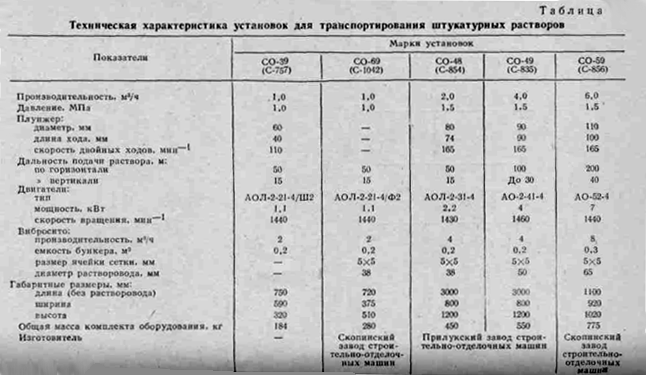

Смотреть таблицу – Техническая характеристика установок для транспортирования штукатурных растворов

Ящик для штукатурного раствора

Ящик для штукатурного раствораЯщик переносной металлический, предназначен для доставки штукатурного раствора на рабочее место штукатура.

Для облегчения передвижения вдоль ремонтируемого фасада здания возможна установка его на колеса. Изготовляется производственной базой треста Фасадремстрой УКР исполкома Ленгорсовета.

Деревянный ларь предназначен для кратковременного хранения раствора на ремонтируемом объекте, его загрузка может производиться непосредственно из автосамосвала.

По мере надобности раствор из ларя перегружают в растворные ящики. Изготовляется производственной базой треста Фасадремстрой УКР исполкома Ленгор совета.

Техническая характеристика ларя

  • Емкость ящика, м3 – 0,1;
  • Габаритные размеры, мм – 980 X 550 X 760;
  • Масса, кг – 27;
  • Емкость ларя, м3 – 1,2.

Вибросито для процеживания раствора (конструкции слесаря Смирнова)

Предназначено для процеживания раствора для накрывочного слоя.

Изготовляется производственной базой треста Фасадремстрой УКР исполкома Ленгорсовета.

 Вибросито конструкции слесаря СмирноваВибросито конструкции слесаря Смирнова

1 — электродвигатель;

2 — шкивы;

3 — сито;

4 — бункер;

5 — подвески.

Техническая характеристика вибросита

  • Производительность, м3/ч – 0,5;
  • Мощность электродвигателя, кВт – 0,1;
  • Габаритные размеры, мм – 1680 X 1095 X 740;
  • Масса, кг – 110.


«Справочник по капитальному ремонту жилых зданий»,
под ред. канд. техн. наук А.И.Лысовой
