В зависимости от положения горячей магистрали системы подразделяются на системы с верхней разводкой, нижней и смешанной или поэтажной (на рисунке ниже положение — А и Б, Г и В).
Смотрите рисунок и описание к нему ниже — Принципиальные схемы систем водяного отопления

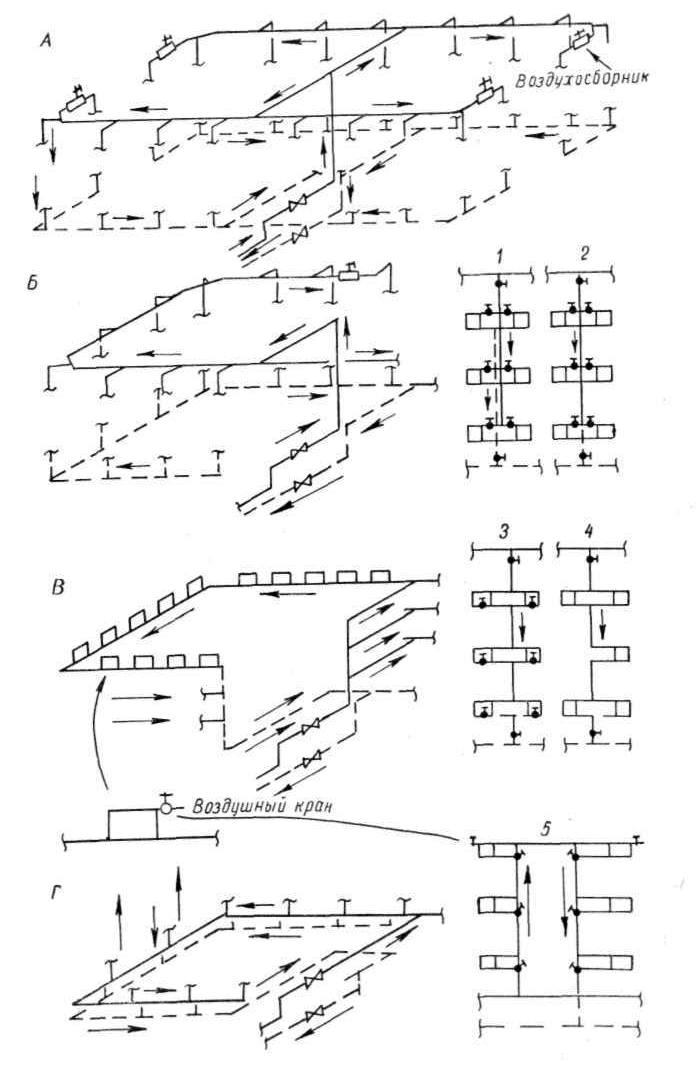

А — система с верхней разводкой и тупиковым движением воды; Б — система с верхней разводкой и попутным движением воды; В — система с поэтажной разводкой; Г — система с нижней разводкой и попутным движением воды; 1 — двухтрубный стояк; 2 — однотрубный стояк с замыкающими участками; 3 — однотрубный проточный стояк с межсекционными дроссель-клапанами ДГИ; 4 — однотрубный проточный стояк без запорнорегулирующей арматуры; 5 — однотрубный проточный стояк в системе с нижней разводкой.
Если в горячей и обратной магистралях, обслуживающих одни и те же стояки, направление движения воды не совпадает, то система называется системой с тупиковой разводкой (на рисунке выше положение — А), а если совпадает — с попутной разводкой (на рисунке выше положение — Б).
По количеству вертикальных труб (стояков), питающих группу расположенных друг под другом приборов, системы делятся на однотрубные (на рисунке выше положение — 5) и двухтрубные (на рисунке выше положение — 1). Последние в настоящее время почти не применяются из-за их неэкономичности.
Однотрубные стояки строятся с замыкающими участками (на рисунке выше положение — 2) и без них (на рисунке выше положение — 5), а также с межсекционными дроссель-кранами, позволяющими отключить все секции прибора, кроме крайней. В лестничных клетках жилых зданий широко применяется проточная схема с вертикальными стояками без установки запорнорегулирующей арматуры у нагревательных приборов (на рисунке выше положение — 4). Для жилых домов при устройстве совмещенной кровли используется вертикальная однотрубная система водяного отопления с нижней разводкой трубопроводов горячей и обратной воды (на рисунке выше положение — Г и 5).
Здесь регулирование количества воды, поступающей в прибор, производится трехходовым радиаторным краном, установленным в месте ответвления от стояка к прибору.
Местное удаление воздуха из системы отопления обеспечивается посредством воздушных кранов, устанавливаемых в верхних пробках нагревательных приборов верхнего этажа. Централизованное воздухоудаление осуществляется в котельной и воздухосборниками, установленными в концах горячих магистралей.
Однотрубная система отопления с горизонтальной разводкой поэтажных магистралей (на рисунке выше положение — В) рекомендуется для школ, бань, торговых и административных зданий.
При такой схеме вода из главного стояка поступает в горизонтальные поэтажные ветки, смонтированные из нагревательных приборов, чередующихся с короткими участками труб, последовательно проходит через все радиаторы и возвращается в тепловой центр.
Приведенными примерами не исчерпываются все возможные варианты схем; выбираемых применительно к размерам, назначению и конфигурации здания, а также в зависимости от условий теплоснабжения.
