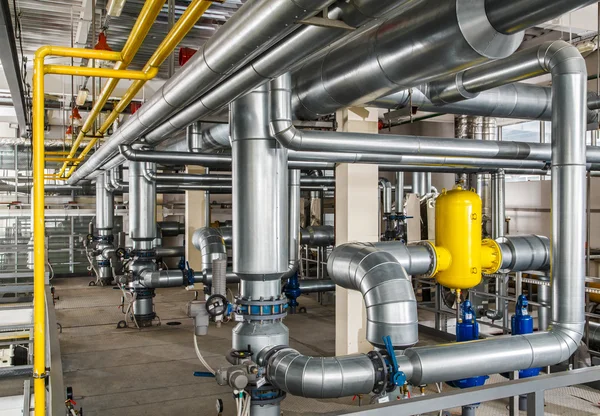

Правильно спроектированная котельная — это не только надёжное теплоснабжение, но и безопасность, предсказуемая себестоимость энергии и понятная эксплуатация. Ниже — пять самых частых ошибок, реальные последствия и практические способы их предотвратить. Материал ориентирован на промышленные котельные (водогрейные/паровые) на газе или жидком топливе, но большинство принципов применимы и к другим видам топлива.
Ошибка №1. Неполные исходные данные и «средняя температура по больнице»
Как проявляется
- Тепловая нагрузка считается по укрупнённым удельным показателям, без учёта графика смен, сезонных пиков/просадок и будущих расширений.
- Игнорируется одновременность потребителей: отопление, вентиляция, ГВС, технологические контуры (пар/горячая вода).
- Нет баланса по давлению и расходу в пиковые минуты (включение ГВС в обед, зимние режимы вентиляции и т. п.).
Чем это грозит
- Недогрев в пики или хроническое недоиспользование котлов (низкий КПД).
- Срыв технологических процессов из-за «просадок» давления пара/горячей воды.
- Увеличение расхода топлива (частые пуски/остановы, работа котлов в невыгодных зонах).
Как избежать
- Составьте часовые графики потребления на базовую неделю/год (для ГВС — покомпонентно, с минутной детализацией в пик).
- Заложите N+1 по установленной мощности (один резервный агрегат) для ключевых контуров.
- Разделяйте нагрузки по коллекторам (отопление/вентиляция/ГВС/технология) с индивидуальным регулированием и учётом.
Мини-чек-лист исходных данных
| Параметр | Что собрать | Комментарий |
|---|---|---|
| Тепловые нагрузки | Часы пик/ночь, зима/лето | Отдельно: отопление, вентиляция, ГВС, технология |
| Гидравлика | Расходы, ΔT, требуемые давления | Для каждого потребителя и коллектора |
| Резервирование | Критичные контуры | Сценарии отказа, N+1 |
| Расширения | План на 3–5 лет | Места под дополнительные котлы/насосы |
Ошибка №2. Плохая вентиляция и приток воздуха к горению
Как проявляется
- Вентиляция «на глазок» или копипаст из чужого проекта.
- Приточные решётки/каналы не обеспечивают расчётный расход воздуха к горелкам.
- Смешивается технологическая вентиляция помещения и воздух горения.
Чем это грозит
- Неполное сгорание, рост CO и сажи, падение КПД, коррозия теплообменников.
- Срабатывание автоматики по недостатку воздуха, аварийные остановы.
- Обратная тяга и возврат дымовых газов при неблагоприятной погоде.
Как избежать
- Считайте расход воздуха по паспортам горелок + санитарная вентиляция. Приближённо:
Lприток ≈ (1,2…1,6) × Lвозд. горения + Lсан-вент. - Разводите каналы притока к зонам горелок и общую вентиляцию — это разные задачи.
- Устанавливайте автоматические воздушные клапаны и датчики перепада давления для контроля.
Ошибка №3. Дымоход и конденсат: неверный материал и режим
Как проявляется
- Материал/утепление дымохода не соответствует температуре/влажности дымовых газов (особенно для конденсационных котлов).
- Нет дренажа/сифона для конденсата и узла нейтрализации.
- «Ломаная» геометрия трассы, много поворотов, отсутствие ревизий.
Чем это грозит
- Кислотная коррозия и преждевременный выход из строя дымохода/котла.
- Срыв тяги, загрязнение теплообменника, запахи в помещении.
- Превышение потерь напора — горелка не развивает паспортную мощность.
Как избежать
- Подбирайте конденсатостойкие материалы: сталь AISI 316L (для влажных/кислых сред), пластиковые коаксиальные системы — только для низкотемпературных/конденсационных котлов по паспорту.
- Обязателен дренаж конденсата с нейтрализацией (реактивные кассеты/щелочные грануляты) и теплоизоляция дымохода.
- Выполняйте аэродинамический расчёт (диаметр, высота, скорости, повороты), закладывайте ревизии и конденсатоотводчики.
Ошибка №4. «Забытые» гидравлические развязки и неправильная обвязка котлов
Как проявляется
- Один общий насос «тянет» и котлы, и потребителей.
- Нет гидрострелки/низконапорного коллектора; контуры «перетягивают» расход, котлы циклируют.
- Расширительные баки поставлены «где было место», без расчёта объёма и точки врезки.
Чем это грозит
- Кавитация и шум в насосах, частые отключения котлов по перегреву/протоку.
- Нестабильные ΔT, снижение КПД, «тепловые качели» в цехах.
- Аварийные срабатывания по давлению, ускоренная коррозия.
Как избежать
- Организуйте первичный (котловой) и вторичные контуры с отдельными насосами и балансировкой.
- Установите гидрострелку или низконапорный коллектор с запасом по сечению (скорости ≤ 0,3 м/с в стрелке).
- Рассчитайте расширительный бак по суммарному объёму и температуре; врезайте в точку всасывания «главного» насоса, обеспечьте дегазацию.
Типовые узлы и их роль
| Узел | Зачем нужен | На что смотреть |
|---|---|---|
| Гидрострелка/низконапорный коллектор | Развязывает контуры по расходу/напору | Сечение, скорость < 0,2–0,3 м/с, ревизии |
| Группа безопасности котла | Сброс давления/воздуха, контроль | Давление настройки, DN и пропускная способность |
| Балансировочные клапаны | Равномерный расход по коллекторам | Диапазон регулирования, точки измерений |
| Расширительный бак | Компенсация теплового расширения | Объём, предзаряд, корректная точка врезки |
Ошибка №5. Автоматизация «для галочки» и отсутствие сценариев
Как проявляется
- «Ручной» пуск/останов и термостаты вместо SCADA/BMS.
- Нет каскадного управления котлами, погодозависимого регулирования, недельных графиков.
- Отсутствуют аварийные сценарии: отключение газа, отказ насоса, пропадание фазы, дымоудаление.
Чем это грозит
- Переизбыток/недостаток тепла, перерасход топлива на 10–15%.
- Человеческий фактор: позднее обнаружение аварии, ошибки персонала.
- Штрафы/простои при несоблюдении требований промышленной безопасности.
Как избежать
- Внедрите каскадное управление (lead/lag), погодозависимое регулирование, ночные/выходные графики.
- Логируйте параметры (T, P, расход, состояние насосов/горелок), настройте предаварийные сигналы и уведомления.
- Пропишите сценарии аварий: автоматическое включение резерва, безопасная остановка, алгоритмы дымоудаления и приточки.
Сводная таблица: ошибки, симптомы, последствия и профилактика
| Ошибка | Симптомы | Последствия | Как предотвратить |
|---|---|---|---|
| Неполные исходные данные | Пики «просаживают» давление/температуру | Брак, простои, перерасход | Балансы по часам, раздельные коллекторы, N+1 |
| Недостаточная вентиляция | Отключения горелки, сажа, запахи | Рост CO, коррозия, падение КПД | Расчёт притока, раздельные каналы, датчики ΔP |
| Неверный дымоход/конденсат | Вода в котле/на полу, коррозия | Отказ дымохода/котла, аварии | Конденсатостойкие материалы, дренаж+нейтрализация |
| Ошибки обвязки/гидравлики | Шум насосов, «качели» ΔT | Кавитация, циклирование, низкий КПД | Гидрострелка/коллектор, верная точка бака, балансировка |
| Слабая автоматизация | Ручное управление, нет трендов | Перерасход 10–15%, риски аварий | Каскад/погода/SCADA, аварийные сценарии, уведомления |
Важно учесть ещё до планировки помещения
- Зонирование и расстояния. Соблюдайте монтажные/сервисные отступы по паспортам: фронт котла обычно ≥ 1,0–1,5 м; по бокам ≥ 0,6–1,0 м; сверху — запас под демонтаж теплообменника. Планируйте прямой выкат для сервисных тележек.
- Прокладки и трассы. Газ, ГСМ, химреагенты — раздельные пути, поддоны/бортики в местах возможных протечек. Кислотостойкие покрытия под нейтрализатором конденсата.
- Водоподготовка. Рассчитайте жёсткость/солесодержание. Заложите место под умягчители/осмос/деаэратор. Игнорирование ведёт к накипи и перегреву.
- Шум и вибрация. Насосные модули на виброопорах, компенсаторы на коллекторах, акустические панели — особенно рядом с офисами/ЦОД.
- Пожарная безопасность. Обваловка для жидкого топлива, датчики газа, клапаны отсечки, свободные эвакуационные проходы, категория помещения и материалы отделки по классу пожарной опасности.
Пример расчётных ориентиров (для предварительного этапа)
Точные значения берутся по нормам вашей юрисдикции и паспортам оборудования; ниже — ориентиры для ТЭО и сравнения вариантов.
- Резервирование: установленная мощность = расчётная пик + N+1 (обычно +30–40% от мощности крупнейшего агрегата в каскаде).
- Диапазон модуляции: стремитесь к минимальной суммарной мощности каскада ≤ 10–15% от пика — меньше циклирования.
- Приток воздуха: ориентировочно 1,2–1,6 крат от потребности горелок + санитарная вентиляция помещения.
- Скорости: в коллекторах 0,8–1,5 м/с; в гидрострелке ≤ 0,3 м/с.
- ΔT по сетевой воде: 15–25 K для отопления; для технологических контуров — по заданию потребителя.
- Насосы: частотное регулирование «по умолчанию», запас напора 10–15% к расчётным потерям.
Документы и «скелет» проекта: что должно быть в P&ID и спецификациях
- P&ID (принципиальная схема): все контуры, точки измерения (T, P, расход), запорная/обратная/регулирующая арматура, байпасы, дренажи, воздухоотводчики, группы безопасности, точки отбора проб.
- Спецификация материалов: классы давления/температуры труб/арматуры, материалы дымохода, требования к утеплению, кабельные сечения, степени защиты шкафов (IP54/55 для запылённых помещений).
- Алгоритмы АСУ: каскад, погодозависимое, приоритеты ГВС/технологии, антизаклинивание насосов, тестирование клапанов, протокол аварий/предаварий.
- План «Б»/Сценарии: отказ газа/электропитания/насосов; безопасная остановка, инерционные продувки, автономные цепи питания аварийной автоматики.
Экономика вопроса: где «живут» 80% экономии
- Правильная мощность и модульность экономят топлива до 5–10% по сравнению с «перемощнённой» котельной.
- Погодозависимое регулирование и каскад снижают расход ещё на 5–8%.
- Водоподготовка и контроль качества воды продлевают ресурс теплообменников и сокращают затраты на ремонт/химпромывки (выигрыш по CAPEX/OPEX в горизонте 3–5 лет).
Итог
Большинство проблем в промышленных котельных не «сложные» — они системные: неполные исходные данные, недооценка воздуха и дымохода, путаница с гидравликой и слабая автоматизация. Если на старте собрать корректные нагрузки, разнести контуры, обеспечить воздух и дымоудаление «по паспорту» и описать алгоритмы АСУ, котельная отплатит надёжностью и низкой себестоимостью гигакалории/тонны пара. А грамотный запас на расширение и сервисные зазоры избавит от дорогостоящих переделок, когда производство вырастет.
