Элементы полной траектории действия нагрузок

Усиливающая балка на уровне крыши

Длинная балка, которая устанавливается на верху оконченной стены, называется усиливающей балкой. Усиливающая балка должна соединяться с усиливающими элементами стены или железобетоном.

Спецификация деревянных усиливающих балок


Усиливающие балки поверх стен с пилястрами

Усиливающие балки поверх стен с пилястрами

1 – пилястры на перекрестьях соединений, 2 – 2 параллельных балки, 3 – блоки на расстоянии 500 мм, 4 – связи затяжки, 5 – связка между перемычками и усиливающими балками (с обеих сторон). Параллельные балки (2) и затяжки (4) рекомендуются размерами 100×75, а блоки (3) — 100×40 или 75×40.

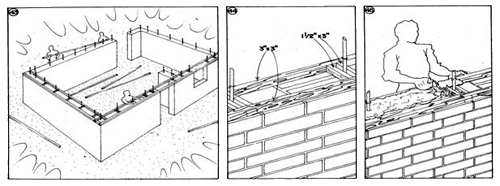

Связь усиливающей балки с центральными
усиливающими бамбуковыми прутьями

Связь усиливающей балки с центральными усиливающими бамбуковыми прутьями

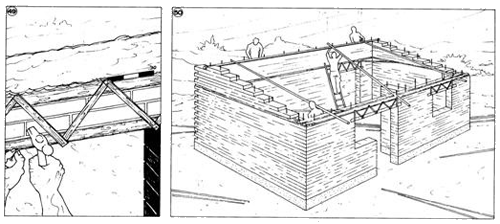

Усиливающая балка, скрепленная с перемычкой

Усиливающая балка, скрепленная с перемычкой


Для эффективной работы железобетонных усиливающих балок, требуется использовать определенный набор структурных мер. Следует применять бетон минимум марки С15. Согласно спецификациям, приведенным в EC8, минимальный разрез должен быть 150×150 мм. Однако толщина усиливающей балки должна равняться толщине стены. Поэтому разрез усиливающей балки должен составлять минимум 250×150 мм. Рекомендуется использовать минимум 4 стальных арматуры диаметром 10 мм. Согласно правилам EC8, для беспрерывного горизонтального усиления требуется 60 диаметров арматуры. Через каждые 200 мм должны устанавливаться скобы из мягкой стали диаметром 6 мм. Требуется надлежащее соединение между усиливающими балками и стенами. Для этой цели в последнем слое кладки, через равные промежутки кирпичи могут не использоваться. Таким образом, после заливки бетона, для лучшего соединения со стеной будут использованы сдвижные соединения.

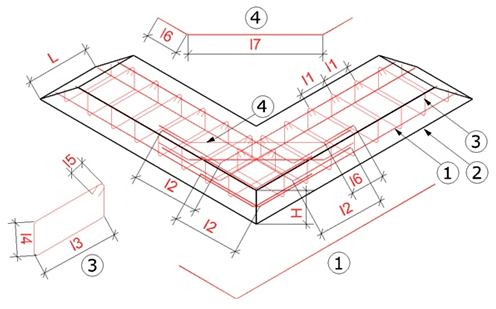

Железобетонные усиливающие балки – арматура на углах

Железобетонные усиливающие балки – арматура на углах

1 — Горизонтальное усиление — 4 арматуры диаметром 10 мм, 2 — Усиливающая балка на верху саманной стены, 3 — Поперечное усиление — скобы по б мм из мягкой стали через 200 мм, 4 — 2 стальных арматуры из мягкой стали. 10 мм под углом 45*.

L >= 0,25 м
l1 = 0,2 м
l2 >= 0,5 м
l3 = L – 60 мм
l4 = H — 60 мм
l5 = 80 мм
l6 >= 0,2 м
l7 = 2*квадратный корень(2)*l3
H >= 0,15 м

Связывание стен арматурой

Для усиления соединения стен между собой может использоваться внешнее усиление, как у старых домов, так и у домов новой постройки. Проводилось испытание различных методов и усиливающих материалов, включая доски, веревку толщиной в ½ дюйма, мелкоячеистая сетка и сварная сетка. На П-образных стенах проводились сейсмические испытания, с использованием и без использования усиления, как изображено на рис.


Динамические испытания П-образных стен

Динамические испытания П-образных стен


Ниже рекомендуется использование широких горизонтальных хомутов на уровне перемычек и подоконника. Посредством плоских стальных связок на уровне 400 мм горизонтально и вертикально следует закрепить сетку к саманной стене (каждая 4-я кладка). Стальные связки должны быть утоплены в саманную стену в процессе строительства. После завершения стены для стальной сетки следует установить основу из раствора цемента и песка, смешанных в пропорции 1:4 и толщиной 15 мм. Посредством внедренных связок к уже залитой полосе следует прикрепить сварную сетку (мин. диаметр 2 мм с размерами ячеек 50 на 50 мм). В конце для завершения укрепления хомутами заливается второй слоя толщиной 15 мм.

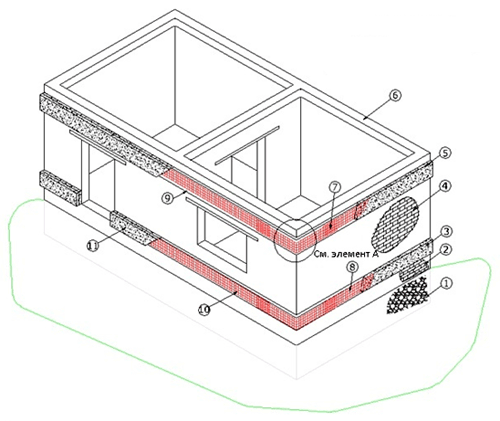

Связывание стен посредством стальной арматурной сетки

Связывание стен посредством стальной арматурной сетки

1 – фундамент, 2 – цокольная кладка, 3 – первый уровень штукатурки нижнего усиливающего пояса, 4 – стена из саманного кирпича, 5 – первый уровень штукатурки верхнего усиливающего пояса, 6 – усиливающая балка, 7 – нахлест усиливающей сетки, 8 – усиливающая сетка, 9 – верхняя усиливающая сетка, 10 – нижняя усиливающая сетка, 11 – второй уровень штукатурки нижнего усиливающего пояса.

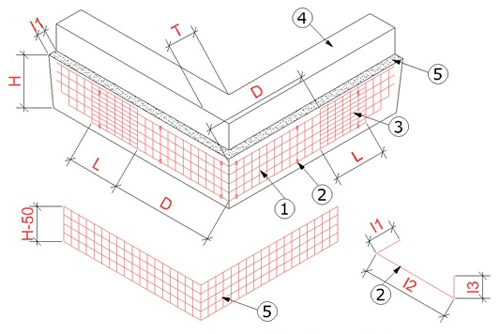

Связывание стен стальной сеткой

Связывание стен стальной сеткой

1 — сетка из нержавеющей стали 50×50, мин. R 2 мм, 2 — стальные поперечные связки с шагом 400 и R 2-4, 3 — нахлест стальной сетей, 4 — усиливающая балка крыши, 5 — слой раствора для создания основания для усиления.

L >= 0,5 м
l1 >= 50 мм
l2 >= T+l4
l3 = 50 мм
l4 = 15 мм
T >= 0,25 м
D >= T+0,6 м
H = 0,4 м

Связывание стен с фундаментом

Связь саманной кладки и фундамента можно сделать еще лучше при использовании бамбуковых тростей. Рекомендуется вертикальное усиление стен, углубленное в фундамент мин. на 400 мм. Трости должны быть привязаны к опалубке нейлоновой ниткой или другими способами. Цокольный уровень может быть выполнен из бетона, как показано на рис.

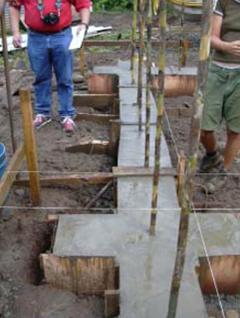

Железобетонная усиливающая балка – перехлест арматуры на углах стен

Железобетонная усиливающая балка – перехлест арматуры на углах стен

Сооружение саманной стены после завершения влагозащитного слоя поверх усиливающей балки

Сооружение саманной стены после завершения влагозащитного слоя поверх усиливающей балки

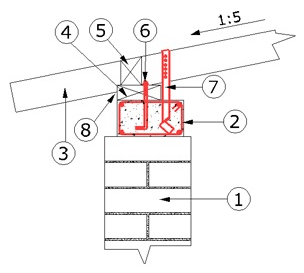

Анкерное крепление деревянной крыши к
железобетонной усиливающей балке

Анкерное крепление деревянной крыши к железобетонной усиливающей балке

1 — саманная стена толщиной в один кирпич, 2 — железобетонная усиливающая балка, 250×150, 3 — стропила 125×50 с промежутком в 450, 4 — подстропильный брус 150×75, связанный с усиливающей балкой, 5 — блоки 100×75 между стропилами, 6 — анкерный болт в форме крюка, диаметр 12 мм (ASTM А-Зб). Промежуток установки — 1000 мм, глубина в бетоне -120 мм, 7 — стальная анкерная скоба, прибитая к стропилам во избежание сдвига, 8 — угловая врубка в стропила, не превышающая 1/3 глубины стропил.

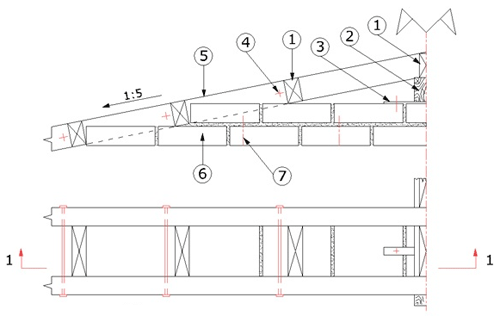

Крепление торцевых стен к стропилам

Крепление торцевых стен к стропилам

1 — блоки между стропилами 125×75, 2 — коньковый брус 180×125, 3 — доска под коньковой балкой 400x50x1, 4 — сквозные болты, связывающие стропила, 5 — стропила 125×50, промежуток 450, 6 — саманная стена, 7 — трости вертикального усиления стен.



Источник:
staff.city.ac.uk
Перевод: Ktovdome.ru
