Форсунка двойного распыления для печей с большим объемом рабочего пространства


Форсунка двойного распыления для печей
с большим объемом рабочего пространства

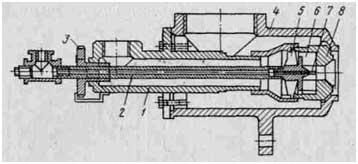

Форсунка двойного распыления для печей с большим объемом рабочего пространства


В этой камере первый воздушный поток, завихренный лопатками 5, распыляет и смешивает мазут с воздухом. Дальше топливная смесь подвергается распылению при выходе из воздушного сопла 8 вторичным воздухом, который подается через кольцевую щель.

Регулировка подачи вторичного воздуха осуществляется маховичком 3, через втулку которого проходит мазутная трубка 2. Вращая маховичок, можно перемещать мазутную трубку и воздушное сопло вправо и влево, чем изменяется ширина кольцевой щели для выхода вторичного воздуха.

Форсунки этого типа дают длинный факел и хорошо работают в крупных печах с большим рабочим пространством.

«Свободная ковка», Я.С. Вишневецкий
