Опиливание криволинейных поверхностей

Криволинейные поверхности деталей машин делят на выпуклые и вогнутые. Обычно опиливание таких поверхностей связано со снятием значительных припусков.

Прежде чем приступить к обработке, следует тщательно разметить заготовку и выбрать наиболее простой способ удаления лишнего металла. В одном случае требуется предварительно вырезать ножовкой, в другом — высверлить, в третьем — вырубить.

Излишне большой припуск на опиливание ведет к увеличению времени на выполнение задания, а малый припуск создает опасность повреждения детали.

Выпуклые поверхности обрабатывают плоскими напильниками вдоль и поперек выпуклости. На рисунке ниже показан прием обработки носка слесарного молотка.

 Приемы опиливания выпуклой поверхности Приемы опиливания выпуклой поверхности

При поперечном движении напильника вперед относительно выпуклости правая рука с напильником должна опускаться, а его носок — подниматься. Такие движения дают возможность получения плавного закругления поверхности, без углов, направленных вдоль выпуклости. При поперечном опиливании выпуклой поверхности шпонки напильнику сообщают, кроме прямолинейного, еще и вращательное движение.

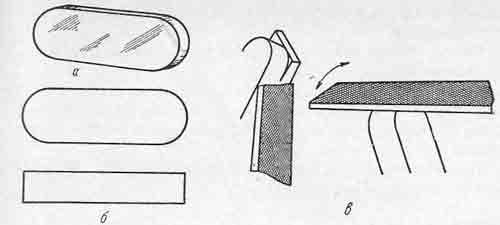

Шпонка с выпуклыми поверхностями

Шпонка с выпуклыми поверхностями

а — технический рисунок; б — чертеж; в — приемы опиливания.


Так же опиливают и другие детали, например ушки.

Вогнутые поверхности

Вогнутые поверхности обрабатывают круглыми и полукруглыми напильниками. В этом случае также сочетают прямолинейное и вращательное движения, то есть при каждом движении напильника вперед его немного поворачивают правой рукой вправо или влево.

 Опиливание вогнутой поверхности Опиливание вогнутой поверхности

При выполнении выемки в металлической заготовке значительную часть в ней удаляют ножовкой. Затем квадратным напильником опиливают грани, а полукруглым или круглым напильником спиливают оставшийся выступ, приближаясь к разметочной риске.

Радиус сечения полукруглого напильника должен быть меньше радиуса опиливаемой поверхности.

Черновое опиливание выпуклых или вогнутых поверхностей следует вести драчёвым напильником так, чтобы до разметочной риски оставалось примерно 0,5 мм. Окончательно обрабатывают личным напильником.

Правильность формы выпуклых и вогнутых поверхностей проверяют шаблонами «на просвет».

Вопросы

  1. Как подготовиться к обработке криволинейной поверхности?
  2. Какие виды предварительной обработки можно использовать перед опиливанием криволинейной поверхности?
  3. Какими напильниками обрабатывают выпуклую поверхность?
  4. Какими напильниками обрабатывают вогнутую поверхность?
  5. Как выбирают полукруглый напильник для обработки вогнутой поверхности?
  6. Какими инструментами контролируют выпуклые и вогнутые поверхности?

«Слесарное дело», И.Г.Спиридонов,
Г.П.Буфетов, В.Г.Копелевич
