Бункеры

Бункеры предназначаются главным образом для хранения разных сыпучих материалов (руды, кокса, цемента и т. п.). Различают бункеры круглые, пирамидальные с плоскими стенками и гибкие.

На фигуре а показана схема сдвоенного пирамидального бункера. Конструкция его состоит из каркаса, образованного вертикальными балками, угловыми ребрами, на которые опираются ребра жесткости из уголков, и стенки. Стенки бункера делаются из листов толщиной не меньше 8 мм. Стенка от давления сыпучего тела работает на изгиб в пролете между ребрами жесткости.

Расчетное вертикальное давление, действующее на лист стенки на глубине х от поверхности сыпучего тела, составляет



Формула (12.X)

где γ — объемный (насыпной) вес материала;

n ≥ 1,2 — коэффициент перегрузки.

Горизонтальное давление на той же глубине будет равно

Формула (13.Х)

где φ — угол естественного откоса сыпучего тела, принимаемый по справочникам.

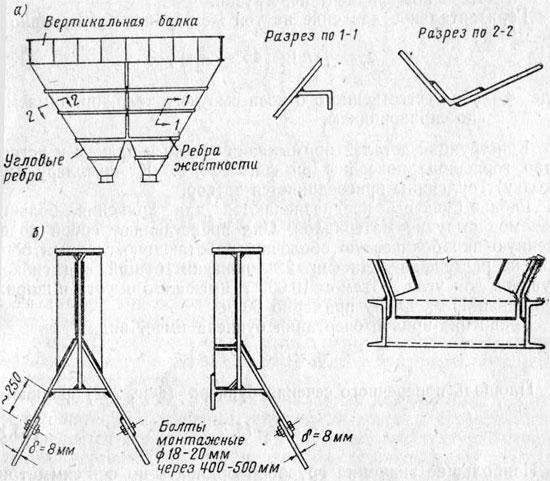

Сдвоенный пирамидальный бункер и его детали

Сдвоенный пирамидальный бункер и его детали


Конструкция деталей примыкания стенки к балкам и устройство горловины показаны на фигуре б. К швеллеру (или уголку) горловины присоединяется затвор.


Общий вид гибкого бункера

Общий вид гибкого бункера


Гибкие бункеры предназначаются для хранения больших объемов сыпучих материалов. Они представляют собой подвешенную параболическую оболочку, работающую главным образом на растяжение. На фигуре показан общий вид гибкого бункера для угля, объемом 10 000 г, имеющего высоту и ширину примерно 17 м, длину примерно 60 м.

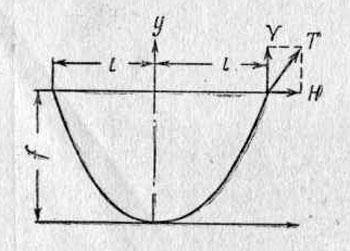

К расчету гибкого бункера

К расчету гибкого бункера


Уравнение кривой очертания бункера имеет вид

Формула (14.Х)

Площадь поперечного сечения бункера равняется

Формула (15.Х)

Наибольшее значение грузовой ординаты по оси симметрии

Формула (16.Х)

где n — коэффициент перегрузки.

Составляющие реакции в точках подвеса

Формула (17.X)

Полное растягивающее усилие, приходящееся на единицу длины бункера, в месте его прикрепления к балкам равно

Формула (18.X)

По найденному усилию определяется толщина стенки бункера. Все листы бункера свариваются встык. При большой длине бункера необходимо ставить промежуточные поперечные жесткие диафрагмы, между которыми горизонтальные составляющие реакции Н воспринимаются горизонтальной балкой или фермой. 

«Проектирование стальных конструкций»,
К.К.Муханов
